Engranaje de turbina eólica
>
|
| Lugar de origen | JIANGSU CHINA |
| Nombre de la marca | Guangda |
| Certificación | DNV, BV, Rina, ISO, GL, ABS, LR ,CCS ,PED |

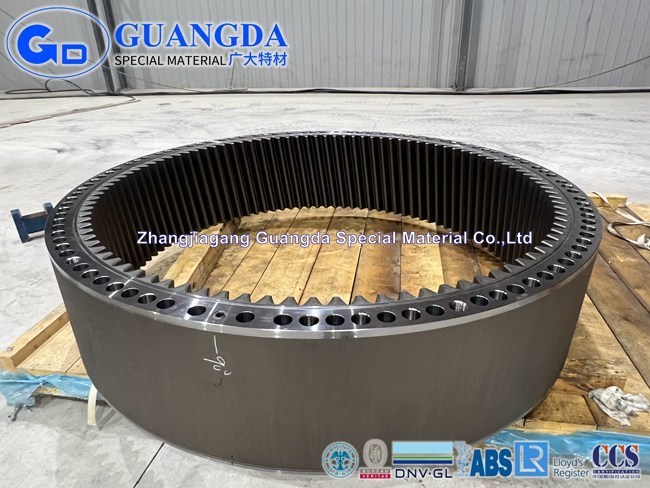

Engranaje de estímulo interno Ring Gear Internal Bevel Gear interno que fabrica para la turbina de viento
Los engranajes se utilizan para la transmisión del poder. Los engranajes internos son dientes de engranaje generados en el diámetro interno de un cilindro mientras que los engranajes externos tienen los dientes de engranaje generados en el diámetro exterior del componente.
Un engranaje interno se puede también llamar un engranaje de anillo. Los engranajes internos se utilizan en usos de la caja de engranajes planetario, pero se pueden también aplicar en otras situaciones. Los engranajes internos se pueden también cortar en engranajes helicoidales apenas mientras que los engranajes externos se pueden cortar en engranajes helicoidales. Estos tipos de engranajes internos se pueden encontrar en alguna impulsión interna del engranaje, pares simples, impulsiones diferenciadas internas e impulsiones planetarias internas.
Engranajes internos para la especificación de la turbina de viento
| Diámetro máximo | 5000m m |
| módulo del engranaje | 5-40 |
| Capacidad de proceso | Dando vuelta, moliendo, aburrido, gringding, el trabajar a máquina terminado, engranaje que forma, engranaje que friesa, capacidad de pulido del engranaje del engranaje. |
| Capacidad anular de los engranajes internos | 10000pcs |
| El trabajar a máquina | Dando vuelta, moliendo, agujereando, moliendo, el trabajar a máquina acabado, engranaje que forma, engranaje que friesa, capacidad de pulido del engranaje. |
| Tratamiento térmico | Normalización, cuarto de galón, recocido, carburando, nitruración con capacidad completa del tratamiento térmico |
| Tratamiento superficial | Limpieza de alta presión, voladura de arena y rociadura termal. Capacidad completa del tratamiento superficial. |
Engranajes internos para el alcance de la fuente de la turbina de viento
| Engranajes internos y tiras internas | |||
| El moler | El formar | Pulido de diente | |
| O.D. máximo. | 5000m m | 2400m m | 5000m m |
| Max Face Width | 2200m m | 1100m m | 2200m m |
| Módulo máximo | M35 | M24 | M35 |
| AGMA leval/DIN leval | DIN3962 CLASIFICAN 8 | DIN3962 CLASIFICAN 8 | DIN3962 CLASIFICAN 4 |
| Acabamiento superficial del diente | Ra3.2 | Ra3.2 | Ra0.4 |
| Ángulo de hélice máximo | +30°/-45° | 0° | ±45° |
La precisión nos adapta podría proporcionar
| |
Engranaje planetario Los engranajes planetarios, también llamados los trenes de engranaje epicicloidal, se utilizan en los usos complejos que requieren la transmisión lisa del esfuerzo de torsión, tal como drivetrains y transmisiones automotrices. El engranaje de estímulo usado por los engranajes planetarios se llama un “estímulo del sol,” que se rodea cerca tres-más los engranajes exteriores llamados los engranajes de planeta |
| |
Engranaje interno Los engranajes planetarios, también llamados los trenes de engranaje epicicloidal, se utilizan en los usos complejos que requieren la transmisión lisa del esfuerzo de torsión, tal como drivetrains y transmisiones automotrices. El engranaje de estímulo usado por los engranajes planetarios se llama un “estímulo del sol,” que se rodea cerca tres-más los engranajes exteriores llamados los engranajes de planeta |
| |
Engranaje de estímulo El engranaje de estímulo, también llamó un engranaje del recto-corte, es el tipo más simple de engranaje disponible. Recto-echado a un lado a lo largo del eje de la rueda de engranaje, con los dientes rectos conforme al eje. Otros tipos de engranajes de estímulo transmiten el movimiento y el esfuerzo de torsión lateralmente con compatibilidad con otros engranajes alineados paralelos. Tales engranajes son componentes principales en engranajes planetarios. |
| |
Engranaje de la tira Los engranajes de la tira son cilíndricos o barra-formados con los dientes rectos que permiten que transmitan el movimiento lateralmente cabiendo dentro de los dispositivos internos o de los engranajes. |
| |
Engranaje helicoidal Los engranajes helicoidales son engranajes giratorios rápidos capaces de apoyar cargas pesadas eficientemente y suavemente. Ofrecen los dientes inclinados hacia el eje del eje y colocados como una hélice, así el nombre. Más reservados que muchos otros engranajes, incluyendo los engranajes de estímulo, los engranajes helicoidales son populares entre los usos que ofrecen cargas radiales y cargas del empuje. |
| |
Engranaje helicoidal doble Los engranajes helicoidales dobles son un tipo de engranaje helicoidal que tenga dos caras helicoidales uno al lado del otro con un hueco entre ellas. Los ángulos de hélice en cada cara son idénticos pero de oposiciones. El uso de un engranaje helicoidal gemelo fijado baja cargas empujadas y permite aún más coincidencia del diente y operación más lisa. |
La precisión adapta capacidad de la fabricación
| Fundición | Tonelada de fundición/año de la capacidad 500.000,00. Con propia línea smeliting de acero de carbono, de acero inoxidable, de acero de aleación y de acero especial. |
| Forja | Forjar la tonelada/año de la capacidad 300.000,00. Con propias máquinas 5000ton de la prensa de forja del professinal, 4500ton, 4000ton, 3600ton, 2000ton, 1000ton y las máquinas del laminador del anillo y podían fabricar la forja para esconderse. |
| El trabajar a máquina áspero | Dando vuelta, moliendo, diferentes tipos aburridos del equipo que trabaja a máquina áspero más de 100 sistemas |
| El trabajar a máquina de la precisión | Con el equipo más avanzado y más moderno del carnaghi de PAMA, de Gleason, de Danobat, de Kehren, de Nicolás, de Pierto de la precisión que trabaja a máquina incluyendo el engranaje que forma, el engranaje fresando, el engranaje que muele el etc. |
| Línea del tratamiento térmico | Con propio equipo profesional para el tratamiento térmico para recocer, la normalización, moderando, cuarto de galón, recocido isotérmico, alivio de tensión, nitruración, carbura, Caso-endureciendo el etc |
| Tratamiento superficial | Instalaciones de capa avanzadas tales como limpieza de alta presión, voladura de arena y rociadura termal. Capacidad completa del tratamiento superficial. |
| Inspección | UT, TA, con el instrumento de medida del engranaje de Gleason y el detector coordinado del hexágono tres |
Ring Gears Application interno
| Vehículos de carril | Petróleo y gas |
| Explotación minera | Cemento |
| Producción de energía | Turbo |
| Poder hidráulico | Energía eólica |
| Metalurgia | Azúcar |
| Marino y shipbuiding | Máquinas-herramientas |
| Reciclaje y plantas de tratamiento | Caucho y plásticos |
Sobre Guangda para la fabricación de los engranajes
Guangda es fabricante profesional para las piezas de la turbina de viento incluyendo las piezas de los bastidores, de las forjas y de engranajes de la caja de la turbina de viento. Pues somos fabricante de acero integrado de la fundición, el forjar, echando, tratamiento térmico a la fabricación elegante de la precisión. Podríamos proporcionar las piezas ásperas del espacio en blanco o del semi-acabamiento o del acabado para la industria de energía eólica.
Tenemos cooperación profunda con ZF, Mingyang, DEC, Windey, prevemos, NGC, Flender, Shangai eléctrica, CRRC.
1. Fabricante profesional para los engranajes con el equipo técnico eficiente con énfasis en la producción rentable.
2. Guangda tiene línea material y la línea que trabajaba a máquina podría proporcionar espacios en blanco del engranaje y los engranajes acabados.
3. Customerized y todo en uno cumplir los requisitos de cliente, proporcionan la solución total a los clientes.
4. Más de 100 sistemas de equipo que trabaja a máquina incluyendo PAMA, Gleason, Danobat, Kehren, Nicolás, carnaghi del engranaje profesional de Pierto del equipo más avanzado del mundo.
5. Más de 70 sistemas de los equioments del tratamiento térmico del engranaje incluyendo la nitruración, el temple y la carbonización para los engranajes.
6. Guangda es el proveedor más grande a los clientes NGC, ZF y Siemens del top tres del mundo para las piezas de la caja de engranajes.
7. En las filas de acero chinas primeras del engranaje de la turbina del mercado, de viento de Guangda en China para la cuota de la capacidad, de la calidad y de mercado.
Engranaje de estímulo interno I
nternal Ring Gear
Engranaje cónico interno
